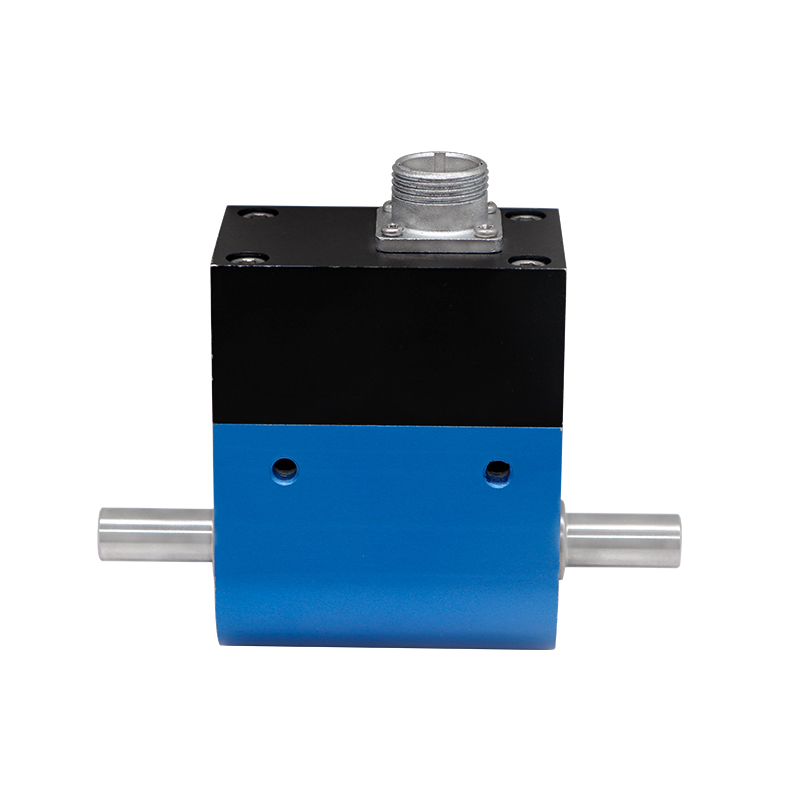

一、产品简介及用途：
特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产品，通过电刷实现供电与信号输出。
· 小量程扭矩测量，可测量正反两方向扭矩值。
· 两端为光轴连接，安装使用方便。
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 测量范围 | 0~0.1/0.2/0.3/0.5/1/2/3/5Nm |
| 输出灵敏度 | 1.0~2.0mV/V，4-20mA,0-5V,0-10V(24VDC供电) |
| 综合精度 | ±0.1;±0.3;±0.5%F·S（线性+重复性+滞后） |
| 工作温度 | -20~+65℃ |
| 温度补偿范围 | -10~+60℃ |
| 零点温度影响 | ±0.1%F·S/10℃ |
| 激励电压 | 5~15VDC（推荐电压10VDC） |
| 响应频率 | 100μS |
| 绝缘电阻 | 2000MΩ/100VDC |
| 输入电阻 | 700±10/350±10Ω |
| 输出电阻 | 700±5/350±5Ω |
| 零点输出 | 0~±1%F·S |
| 安全过载 | 120%F·S |
| 材质 | 合金钢 |
| 电气连接方式 | 红/E+，黑/E-，绿/S+，白/S- |
