一、产品简介及用途：

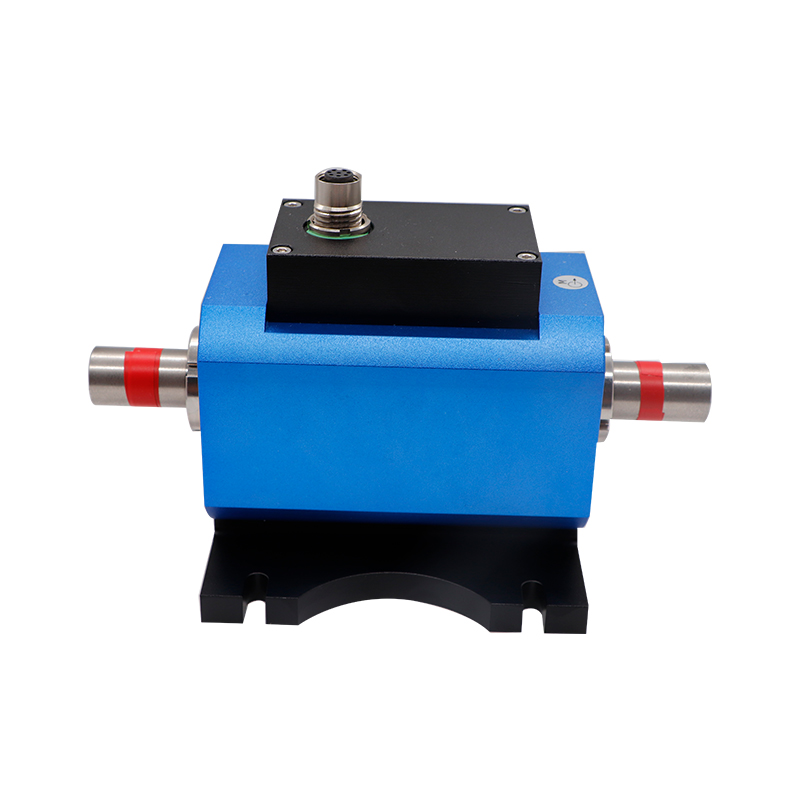

NJL-305小型扭矩传感器是我公司在应变桥专用技术基础上研制开发的新产品，适用于各类要求体积小、转速高的扭矩测量场合。该产品输出5～15kHz频率信号或4～20mA电流信号，0-10V等电压信号，适合远距离传输。本产品尺寸小、使用安装简便、信号抗干扰能力强，是替代进口扭矩传感器的理想产品。产品为非接触式，无磨损，z高转速8000RPM， 适合长期高速旋转的工况.
二、产品特性与应用
· 体积小，转速高，适合远距离的传输
· 非接触式，无磨损，适合长期高速旋转的工况
· 检测精度高，稳定性好
· 信号抗干扰能力强
三、产品结构与外形尺寸：
四、产品规格选型
主要技术参数
| 量程 | 0~3/5/10/20/30/50/100/200/500NM |
| 供电电压 | ±15VDC(适用频率信号输出)、24VDC(适用电压或电流信号输出) |
| 扭矩信号 |
5~15kHz（幅值12V,零点10kHz）、可选配输出电流4~20mA、 电压1～5V、0-10V(可选) |
| 转速范围 | 0~1000、3000、6000、8000转/分 |
| 转速信号 | 标准产品不带测转速,转速固定60脉冲/转信号 |
| 精度等级 | ±0.2%FS、0.5%FS |
| 年稳定性 | 0.25%FS/年 |
| 绝缘电阻 | ≥2000MΩ（100VDC） |
| 环境温度 | -20~60℃ |
| 相对湿度 | 0~90%RH |
| 过载能力 | 150% |
