一、产品简介：

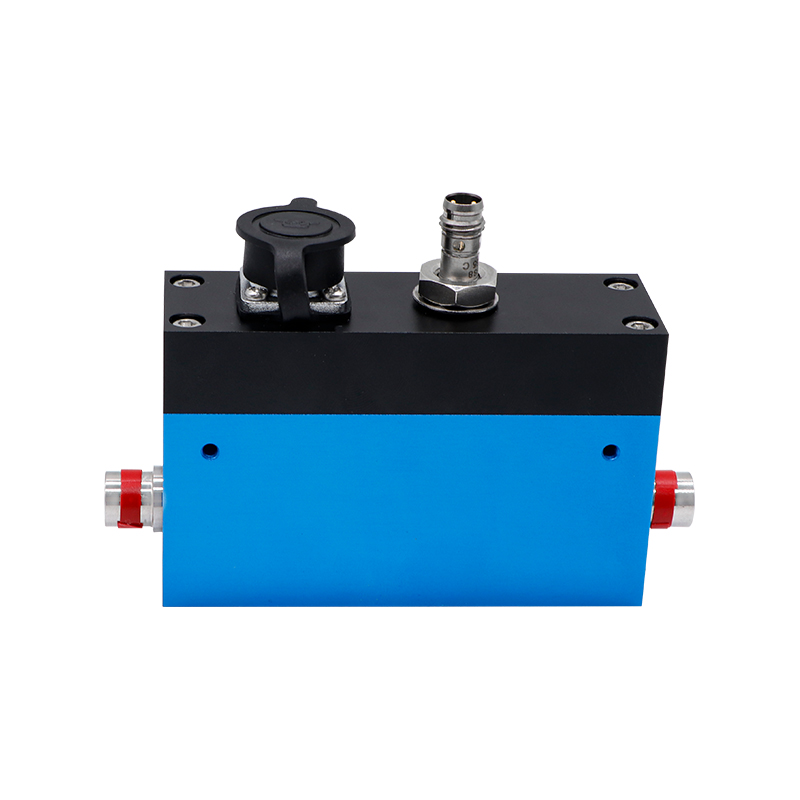

NJL-108动态扭矩传感器，检测精度高，稳定性好，抗干扰能力强，体积小，重量轻，易于安装，可高速长时间运转，输出正反转扭矩信号，两端均为键连接，安装使用方便，是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电信号。扭矩传感器可以用在制造粘度计，电动扭力扳手，传递电动机、内燃机等旋转动力设备的输出扭矩及功率。
二、特性与应用
· 精度高、频响快、寿命长、性能稳定可靠
· 可高速长时间运转，输出正反转扭矩信号
· 两端均为键连接，安装使用方便
· z高转速可达1800转/分钟，可测转速
三、产品结构与外形尺寸
四、产品规格选型
主要技术参数
| 测量范围 | 0~5Nm |
| 灵敏度 | 1.5±10%mV/V |
| 零点输出 | ±1%FS |
| 非线性 | ±0.1%FS;±0.3%FS |
| 滞后 | ≤±0.05%FS |
| 重复性 | ≤±0.05%FS |
| 蠕变 | ≤0.03%FS/30min |
| 温度灵敏度漂移 | 0.03%FS/10℃ |
| 零点温度漂移 | 0.03%FS/10℃ |
| 输入电阻 | 750±10/350±10Ω |
| 输出电阻 | 700±5/350±5Ω |
| 响应频率 | 100μS |
| 绝缘电阻 | ≥5000MΩ/100VDC |
| 激励电压 | 10VDC(5-15VDC) |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~65℃ |
| 安全超载 | 150%FS |
| 极限超载 | 200%FS |
| 电缆线尺寸 | ∅5.2x3m |
| 电气连接 | 红/E+，黑/E-，绿/S+，白/S- |
| 材质 | 铝，不锈钢或合金钢 |
