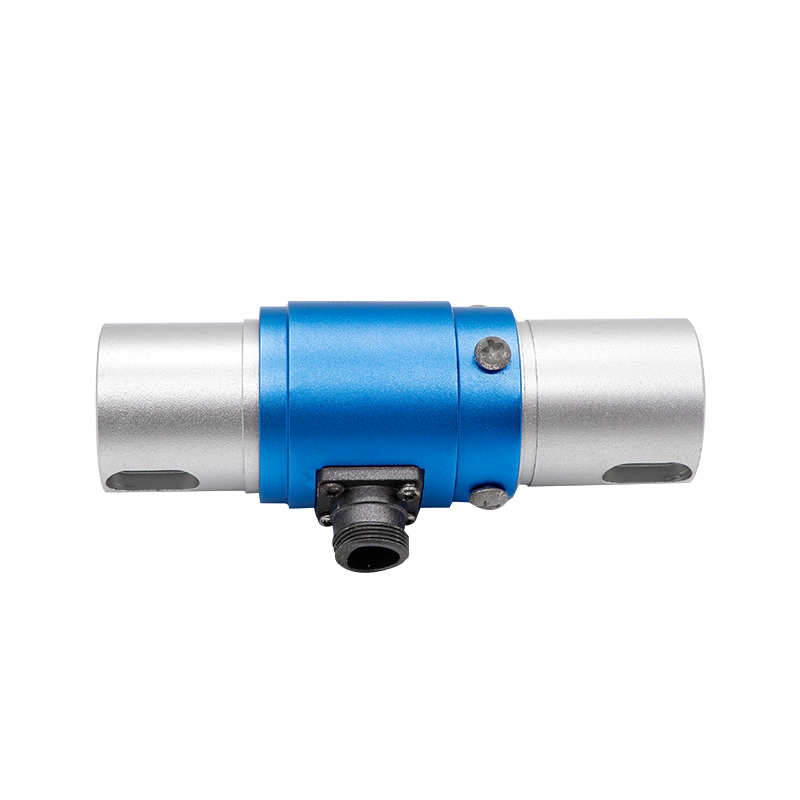

一、产品简介及用途：
特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠,测量范围广。
· 静态扭矩测量，两端均为键连接，安装使用方便
· 扭矩传感器采用德国技术和生产设备及先进的检测设备。
二、产品结构与外形尺寸：
| 型号 | 量程 | A | ΦL | B | C | D | E | F |
| NJL-202A | 0-100Nm | 105 | 30 | 45 | 25 | 16 | 8 | 26 |
| NJL-202B | 0-2000Nm | 210 | 50 | 60 | 73.5 | 60 | 16 | 44 |
| NJL-20 | 0-5000Nm | 238 | 70 | 84 | 75.5 | 70 | 20 | 62.5 |
NJL-202D外形尺寸图
三、产品规格选型
主要技术参数
| 测量范围 |
0~0.5,1,2,5,10,20,50,100Nm（NJL-202A） 0~200/300/500/ 1000/2000Nm（NJL-202B） 0~3000/5000Nm（NJL-202C） 0~10000Nm及以上（NJL-202D） |
| 输出灵敏度 | 1.0~2.0mV/V |
| 综合精度 | ±0.1%FS;±0.3%FS;±0.5%F·S（线性+重复性+滞后） |
| 工作温度 | -20~+65℃ |
| 温度补偿范围 | -10~+60℃ |
| 零点温度影响 | ±0.1%F·S/10℃ |
| 激励电压 | 5~15VDC（推荐电压10VDC） |
| 响应频率 | 100μS |
| 绝缘电阻 | 2000MΩ/100VDC |
| 输入电阻 | 700±10/350±10Ω |
| 输出电阻 | 700±5/350±5Ω |
| 零点输出 | 0~±1%F·S |
| 安全过载 | 120%F·S |
| 材质 | 合金钢 |
| 电气连接方式 | 红/E+，黑/E-，绿/S+，白/S- |
