一、产品简介及用途：

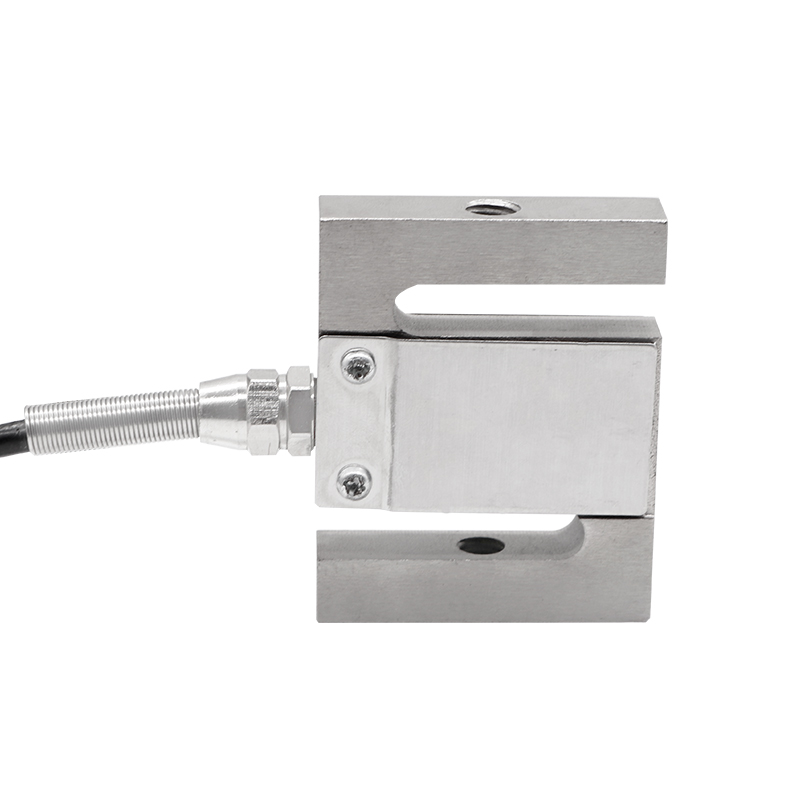

LCZ-204D为防水螺母直接引出线；双向承载，精度高，体积小，安装简便，抗疲劳，互换性好，防油、防水、耐腐蚀、胶封和激光焊接密封性能好，适用于恶劣环境。应用于电子吊秤、料仓秤、料斗秤、机改秤。
二、产品结构与外形尺寸：
| 量 程 | L | W | W1 | M |
| 30~300kg | 76 | 50 | 24 | M12x1.75 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 30~300KG | 零点输出 | ±1%FS |
| 灵敏度 | 2.0±0.004mV/V | 输入阻抗 | 350±20Ω |
| z小检定分度值 | Emax/10000 | 输出阻抗 | 352±2Ω |
| z大检定分度值 | 3000 | 绝缘电阻 | ≥5000MΩ（50VDC） |
| 温度灵敏度漂移 | ≤±0.016 | 推荐使用电压 | 5~12DC |
| 温度零点漂移 | ≤±0.015 |
安全过载 |
150%FS |
| 温度补偿范围 | -20~+60℃ |
极限过载 |
200%FS |
| 工作温度范围 | -35~+70℃ | 防护等级 | IP67 |
