一、产品简介及用途：

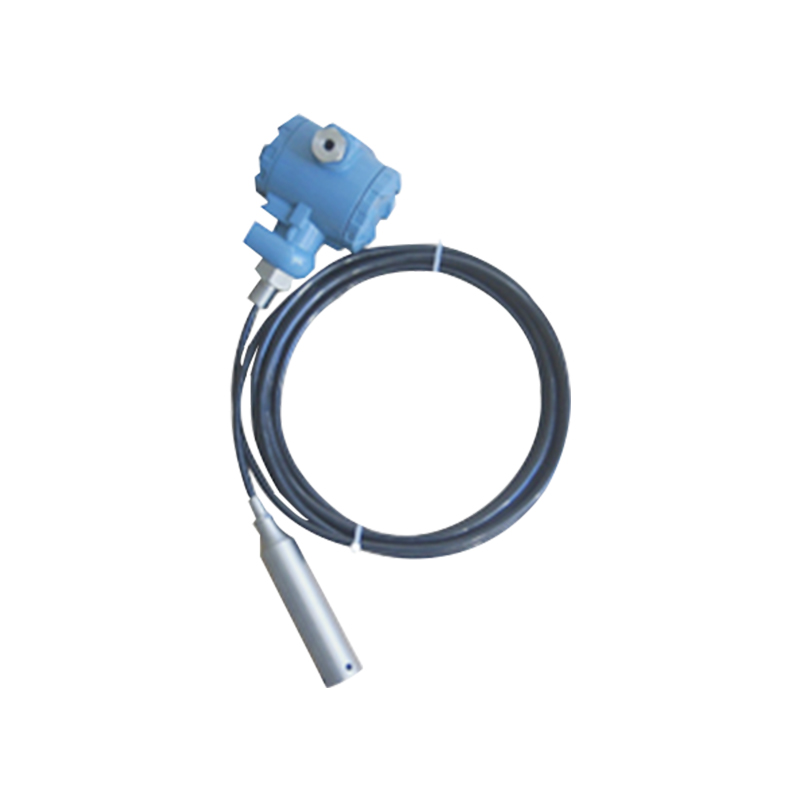

PTL601S投入式数显液位变送器采用扩散硅压阻芯体316全不锈钢结构,带三位半数字显示，可直接显示现场压力，主要适用于河流、地下水位、水库、水塔及容器等的液位测量 与控制。
此类传感器通常也称为：投入式液位传感器、投入式液位变送器、液位传感器、液位变送器、地下水位传感器、地下水位变送器
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0~0.5,1,2,3,5,10,15,20~100mH2O（水位高/深度） |
| 综合精度 | 0.2%F·S、0.5%F·S、1.0%F·S |
| 输出信号 | 4~20mA(二线制)、0~5V、1~5V、0~10V(三线制) |
| 现场显示 | LED三位半，0000-1999 |
| 供电电压 | 24VDC(9~36VDC) |
| 介质温度 | 0~75℃ |
| 环境温度 | -20~75℃ |
| 负载电阻 | 电流输出型：z大800Ω；电压输出型：大于50KΩ |
| 绝缘电阻 | 大于2000MΩ（100VDC） |
| 密封等级 | IP68 |
| 长期稳定性能 | 0.1F·S/年 |
| 振动影响 | 在机械振动频率20Hz~1000Hz内，输出变化小于0.1%F·S |
| 信号接口 | 四芯屏蔽通气电缆连接 |
| 机械连接 | 螺纹或法兰安装，投入式 |
