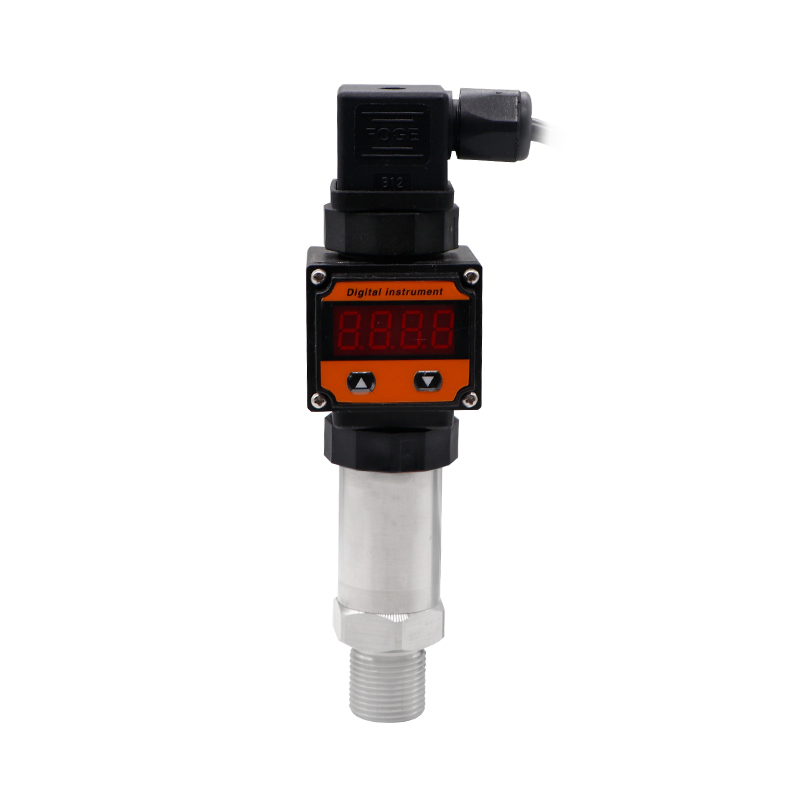

点击图片查看原图
一、产品简介及用途：
数显压力变送器采用不锈钢整体构件，进口弹性体元件，高精度应变计及先进的工艺，具有灵敏度高、性能稳定、良好的抗冲击能力。接头采用17-4不锈钢 外管采用304不锈钢，压力传感器自带三位半LED显示，同时输出模拟信号，以便给后端控制机构采样压力信号。结构小巧、紧凑，有良好的防潮能力和优异的介质兼容性。可测弱腐蚀性的液体、气体。
广泛应用于工业设备、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆制动、楼宇供水导尿管压力测量与控制。
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0~100MPa |
| 综合精度 | 0.25%F·S、0.5%F·S |
| 输出信号 | 4~20mA（二线制）、0~5V、1~5V,0~10V（三线制） |
| 供电电压 | 24DCV(9~36DCV) |
| 介质温度 | -20~85~150℃ |
| 环境温度 | 常温（-20~85℃） |
| 负载电阻 | 电流输出型：z大800Ω; 电压输出型：大于50KΩ |
| 绝缘电阻 | 大于2000MΩ（100VDC） |
| 密封等级 | IP65 |
| 长期稳定性能 | 0.1%FS/年 |
| 振动影响 | 在机械振动频率20Hz~1000Hz内，输出变化小于0.1%F·S |
| 现场显示 | LED三位半，0000-1999 |
| 电气接口 | 赫斯曼接头 |
| 螺纹连接 | M20*1.5，其他螺纹可依据客户要求定制 |
| 外形尺寸 | M20xΦ26.5x85 |
